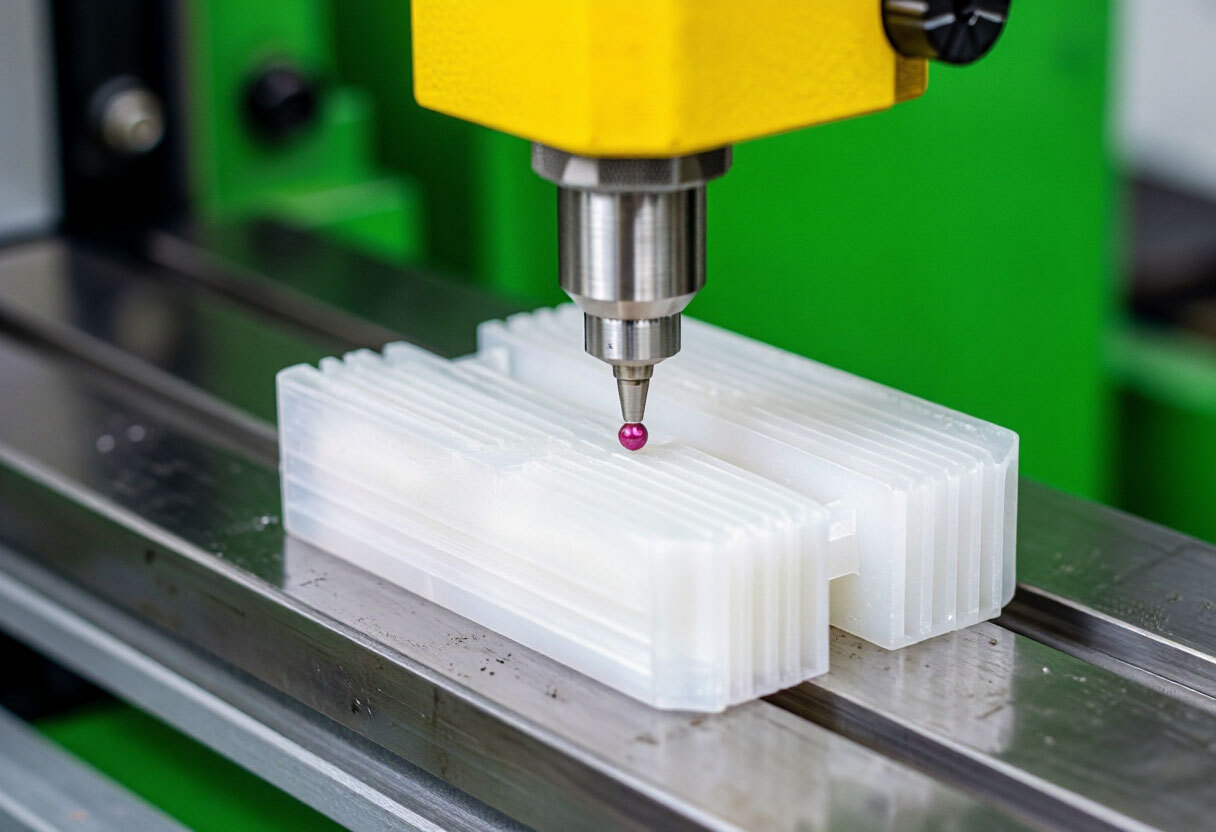

Технологичность детали — это то, насколько легко и стабильно её можно отлить в пресс-форме без брака и без лишнего усложнения оснастки. Проверку конструкции на технологичность (по-английски DFM) делают в начале проекта, до изготовления формы: исправить 3D-модель на экране дешевле, чем исправлять металл. Завод проводит такой анализ по присланному чертежу, но часть типовых ошибок разработчик может заметить сам ещё до отправки. Эта статья — сводный чек-лист: по каждому пункту коротко, что смотреть, и ссылка на подробный разбор. Как оформить сам комплект документов, читайте в материале как подготовить чертёж и 3D-модель для литья; здесь речь именно о геометрии детали.
Чек-лист технологичности: что проверить в модели
| Что проверить | На что смотреть | Подробнее |
|---|---|---|
| Формовочные уклоны | На всех стенках вдоль направления раскрытия формы есть уклон, иначе деталь закусывает при съёме и появляются задиры | Формовочные уклоны |
| Толщина стенки | Стенка по возможности равномерная, без резких утолщений: они дают раковины, долгое охлаждение и коробление | Толщина стенки |
| Рёбра и бобышки | Рёбра тоньше основной стенки, бобышки не стоят «в одиночку» на толстой массе | Рёбра и бобышки |
| Точка впуска | Есть место для литника, где след допустим по внешнему виду и откуда расплав заполняет форму равномерно | Точка впуска |
| Линия разъёма | Понятно, где форма раскрывается и где на детали останется след разъёма; он не режет видимую поверхность | Линия разъёма |
| Поднутрения и боковые отверстия | Каждое поднутрение усложняет форму (нужны подвижные знаки), поэтому его по возможности убирают конструктивно | Слайдеры и подвижные знаки |
| Допуски | Жёсткие допуски назначены только там, где они действительно нужны, на остальные размеры действуют общие | Допуски и точность |
| Материал и усадка | Материал выбран и зафиксирован до расчёта формы: у разных марок усадка разная | Усадка пластика |
| Поверхность и текстура | Глянец, мат или фактура согласованы заранее; на фактурных стенках уклоны нужны больше | Текстура поверхности |
| Закладные элементы и сборка | Если в деталь устанавливают металлические вставки или собирают её с другими деталями, это учтено в конструкции | Литьё с закладными элементами |
| Скругления и углы | Острые внутренние углы концентрируют напряжение и мешают течению расплава, скругления помогают и прочности, и заполнению | Проверяется на модели вместе с остальными пунктами |
Пользоваться чек-листом проще всего по сечениям 3D-модели: толщины стенок и бобышки видны сразу, а уклоны проверяются инструментами CAD. Если по пункту нет однозначного ответа, это не повод откладывать заказ, а вопрос технологу: часть решений зависит от материала, количества гнёзд и конкретной оснастки, а не от одной только детали.
Типичные ошибки конструкции и чем они обходятся
| Массивные толстые участки | Раковины, долгое охлаждение и рост времени цикла, коробление |
| Стенки без уклона | Задиры, следы выталкивателей, быстрый износ формы |
| Острые внутренние углы | Трещины в местах концентрации напряжений, затруднённое заполнение |
| Бобышка на толстой массе | Утяжина на лицевой стороне детали |
| Жёсткие допуски на всех размерах | Дорогая оснастка и отбраковка годных деталей |
| Скрытые поднутрения | Ползуны и усложнение формы, а значит, рост стоимости оснастки |
Чем именно заканчивается каждая из этих ошибок в готовых изделиях, видно в статье дефекты литья пластмасс. Принцип простой: почти любая из них проще исправляется на этапе модели, чем после изготовления формы.
Как пройти анализ технологичности: пять шагов
Соберите исходные данные
Чертёж или 3D-модель (завод принимает STEP, IGES, SolidWorks, Компас), материал или условия работы детали, ориентировочный тираж.
Пройдите чек-лист по модели
Проверьте уклоны, толщины, рёбра и бобышки, разъём и поднутрения; всё, что вызывает сомнение, отметьте для технолога.
Отметьте критичное
Выделите размеры и поверхности, которые действительно важны (сопряжения, внешний вид). Остальные можно оставить с общими допусками, это упрощает оснастку.
Отправьте на DFM-анализ
Завод проверяет чертёж на технологичность до запуска формы и указывает, что стоит скорректировать. Окончательные решения принимаются с учётом материала и оборудования.
Зафиксируйте версию модели
После согласования правок фиксируют номер версии чертежа и модели: форма делается по актуальной. Небольшие изменения после изготовления формы чаще решаются доработкой, значительные могут потребовать новой оснастки.
Если чертежа нет вовсе, деталь можно воссоздать по образцу: изготовление пластиковой детали по образцу. Для ответственных изделий полезна опытная партия перед серией, а спорные места на практике показывают пробные отливки при испытании формы.
Часто задаваемые вопросы
Что такое анализ технологичности детали для литья?
Это проверка конструкции на то, можно ли отлить деталь стабильно и без лишнего усложнения формы: уклоны, толщины стенок, рёбра, впуск, разъём, допуски. В международной практике его называют DFM.
Кто должен делать анализ технологичности: заказчик или завод?
В идеале оба. Заказчик проверяет очевидное по чек-листу, а технолог завода делает итоговый анализ под конкретный материал, оснастку и оборудование. Завод проводит DFM-анализ до запуска формы.
На каком этапе проекта проверяют технологичность?
До изготовления пресс-формы. Исправить 3D-модель обычно проще и дешевле, чем дорабатывать готовую оснастку.
Что делать, если деталь нетехнологична?
Чаще всего достаточно небольших правок: добавить уклон, выровнять стенку, перенести бобышку. Если правки невозможны, форму усложняют (подвижные знаки, вставки), и это отражается на стоимости оснастки.
Можно ли проверить технологичность, если есть только образец?
Да. По образцу сначала делают обмер и строят 3D-модель, а затем проводят обычный анализ технологичности.
