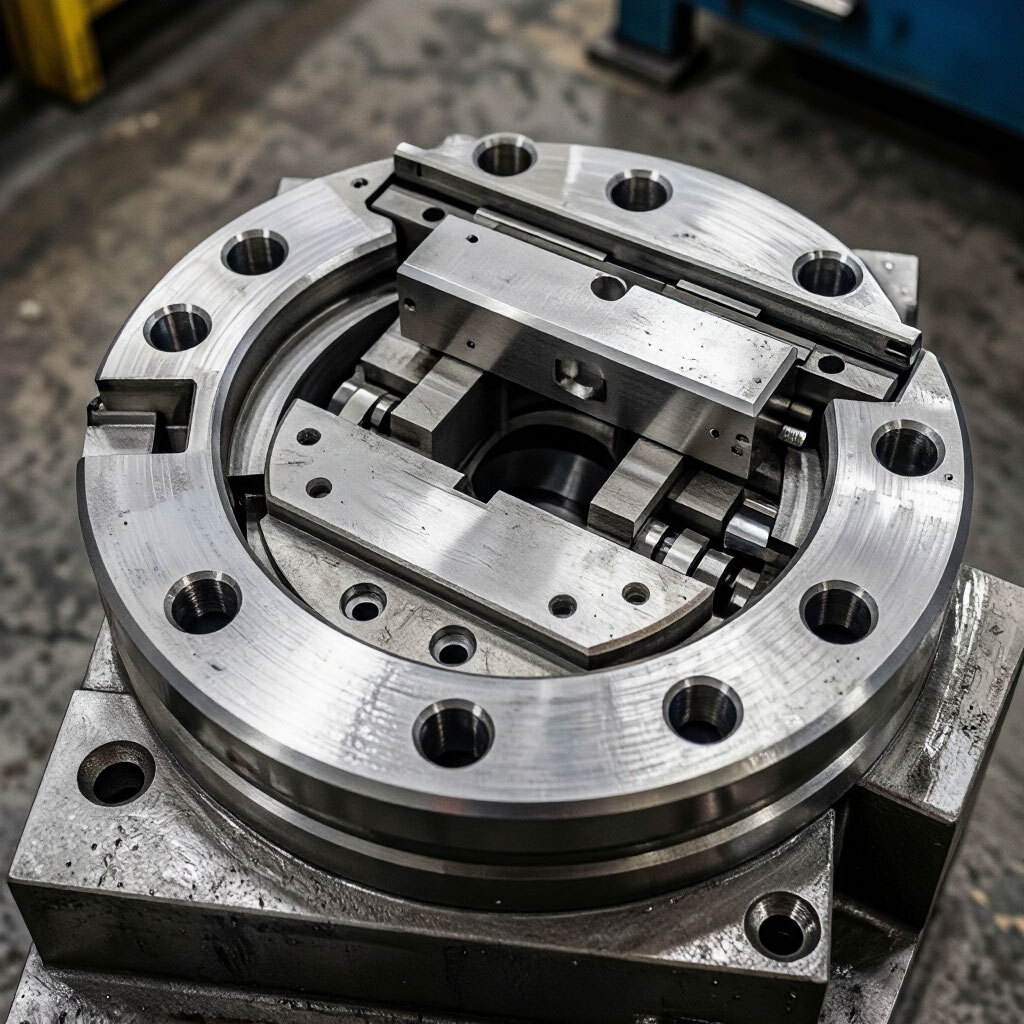

Деталь с боковым отверстием или выемкой нельзя просто вытолкнуть из формы: пластик остыл и «зацепился» за оснастку. Именно для таких случаев в пресс-формах предусматривают слайдеры и подвижные знаки — механизмы, которые отходят в сторону и освобождают изделие.
Что такое поднутрение
Поднутрение — это участок детали, который мешает свободному снятию с формы: боковое отверстие, паз, выступ, крючок. Если поднутрение есть, обычная двухплитная форма не подойдёт — деталь не вытолкнуть. Решений два: переработать геометрию или добавить в оснастку подвижные элементы.
Как работают слайдеры
Впрыск
Форма сомкнута, слайдеры находятся в рабочем положении и формируют боковую поверхность.
Охлаждение
Пластик застывает, приобретая форму полости.
Раскрытие
При раскрытии формы наклонные пальцы отводят слайдеры в стороны.
Выталкивание
Деталь свободно снимается с формы вместе с подвижными знаками.
Как это влияет на стоимость и сроки
| Сложность конструкции | Слайдеры требуют точной подгонки пар «палец–ползун», что увеличивает трудоёмкость |
| Срок изготовления | Форма с подвижными элементами делается дольше простой двухплитной |
| Обслуживание | Подвижные узлы нуждаются в смазке и периодическом контроле износа |
| Тираж | На больших сериях усложнение оправдано, на малых — стоит поискать упрощение геометрии |
Слайдеры работают в связке с линией разъёма и формовочными уклонами — все три решения закладываются при проектировании, и все три дешевле согласовать заранее, чем дорабатывать потом.
Что можно сделать ещё на чертеже
Если деталь ещё проектируется, есть смысл пройтись по ней с конструктором: иногда боковое отверстие можно заменить сквозным, а выступ — добавить уклон и обойтись без подвижных элементов. Каждый убранный слайдер упрощает оснастку и ускоряет запуск. Общие принципы подготовки геометрии — в статье как подготовить чертёж для литья.
Часто задаваемые вопросы
Что такое слайдер в пресс-форме?
Это подвижный элемент формы, который при раскрытии оснастки отходит в сторону и освобождает поднутрение изделия, чтобы деталь можно было вытолкнуть.
Зачем нужны подвижные знаки?
Подвижные знаки формируют боковые отверстия и пазы. После застывания пластика они выдвигаются из изделия, иначе деталь нельзя снять с формы.
Поднутрения удорожают пресс-форму?
Да, слайдеры и подвижные элементы усложняют конструкцию и добавляют стоимость оснастки. Поэтому поднутрения по возможности упрощают ещё на этапе чертежа.
Можно ли обойтись без слайдеров?
Иногда да: если переработать геометрию детали — например, изменить расположение отверстия или добавить уклон — поднутрения можно убрать, и форма станет проще.
Влияют ли слайдеры на срок изготовления формы?
Да, подвижные элементы требуют точной подгонки и дополнительной обработки, поэтому срок изготовления формы увеличивается. Точная оценка даётся после согласования чертежа.
В детали есть поднутрения?
Пришлите чертёж — подскажем, как упростить геометрию или спроектируем оснастку со слайдерами.
