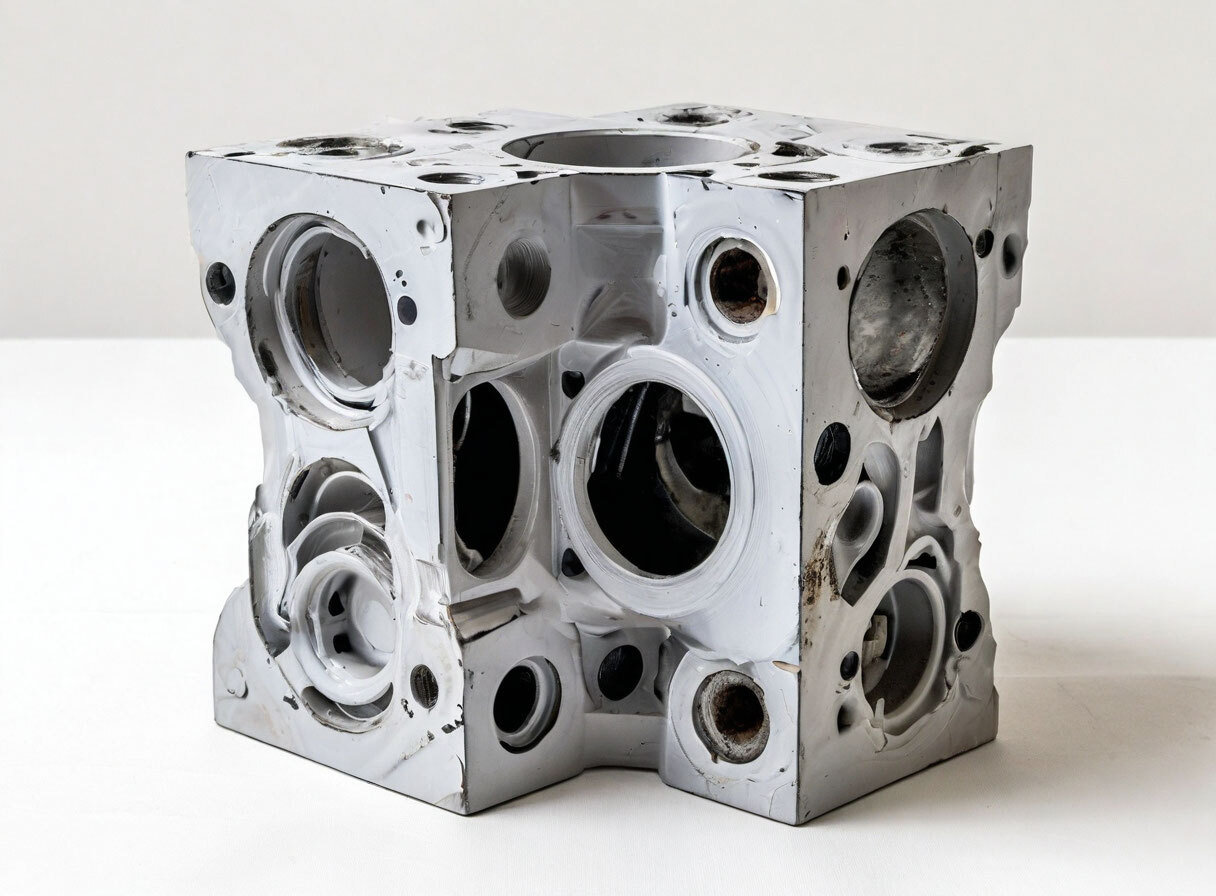

Дефекты литья — это отклонения от заданной геометрии, внешнего вида или физических свойств изделия. Большинство из них устраняется корректировкой технологических параметров или доработкой конструкции изделия ещё до запуска серии.
Как работает диагностика дефекта
Идентификация дефекта
Визуальный осмотр, измерение геометрии, сравнение с эталоном. Точное описание: где, в каком количестве, воспроизводимо ли.
Анализ первопричины
Дефект вызван конструкцией изделия, пресс-формой или технологическим режимом? Это определяет способ устранения.
Корректировка параметров
Изменяем температуру, давление, время охлаждения, скорость впрыска. Проверяем результат.
Доработка формы или конструкции
Если параметрическая корректировка не помогает — вносим изменения в оснастку или конструкцию изделия.
Основные дефекты и их причины
| Раковины (sink marks) | Недостаточное давление выдержки, слишком толстые стенки, быстрое охлаждение |
| Коробление (warpage) | Неравномерное охлаждение, разная толщина стенок, высокая температура формы |
| Облой (flash) | Износ формы, недостаточное смыкающее усилие ТПА, избыточное давление впрыска |
| Недолив (short shot) | Недостаточная температура расплава, низкое давление впрыска, засорение литника |
| Линии спая (weld lines) | Два потока расплава встречаются, охлаждаясь — слабое место в изделии |
| Пузыри и пустоты | Влага в гранулах, захваченный воздух, неправильная дегазация |
Дефекты конструкции vs дефекты процесса
| Тип | Конструктивные | Технологические |
|---|---|---|
| Причина | Ошибки проектирования: толщина стенок, углы уклона, рёбра | Неверные параметры: температура, давление, скорость |
| Исправление | Доработка 3D-модели и формы | Корректировка программы ТПА |
| Стоимость исправления | Выше (доработка оснастки) | Ниже (только перенастройка) |
| Профилактика | DFM-анализ перед запуском формы | Технологический аудит режимов |
Правильный DFM-анализ (Design for Manufacturability) до изготовления формы позволяет выявить и устранить большинство потенциальных дефектов ещё на бумаге.
Часто задаваемые вопросы
Как понять, что дефект из-за конструкции, а не процесса?
Если дефект стабильно появляется в одном и том же месте детали — скорее всего, это конструктивная причина (толщина стенки, расположение литника, угол уклона). Если хаотичен — технологический.
Что такое облой и как его убрать?
Облой — тонкая плёнка пластика по линии разъёма формы. Причина: износ формы или избыточное давление. Устраняется корректировкой давления, ремонтом формы или механической обработкой изделий.
Почему деталь коробится после охлаждения?
Неравномерное охлаждение создаёт внутренние напряжения. Помогает: оптимизация каналов охлаждения в форме, выравнивание толщины стенок, использование материала с меньшей усадкой.
Что такое линии спая и опасны ли они?
Линия спая — место встречи двух потоков расплава. В этой точке прочность изделия снижена. Критично для нагруженных зон. Устраняется переносом точки впрыска или изменением конструкции.
Можно ли проверить форму перед серийным запуском?
Да, именно для этого нужна пробная партия. Лучше выявить и устранить дефекты на 50 изделиях, чем обнаружить их на партии в 10 000 штук.
