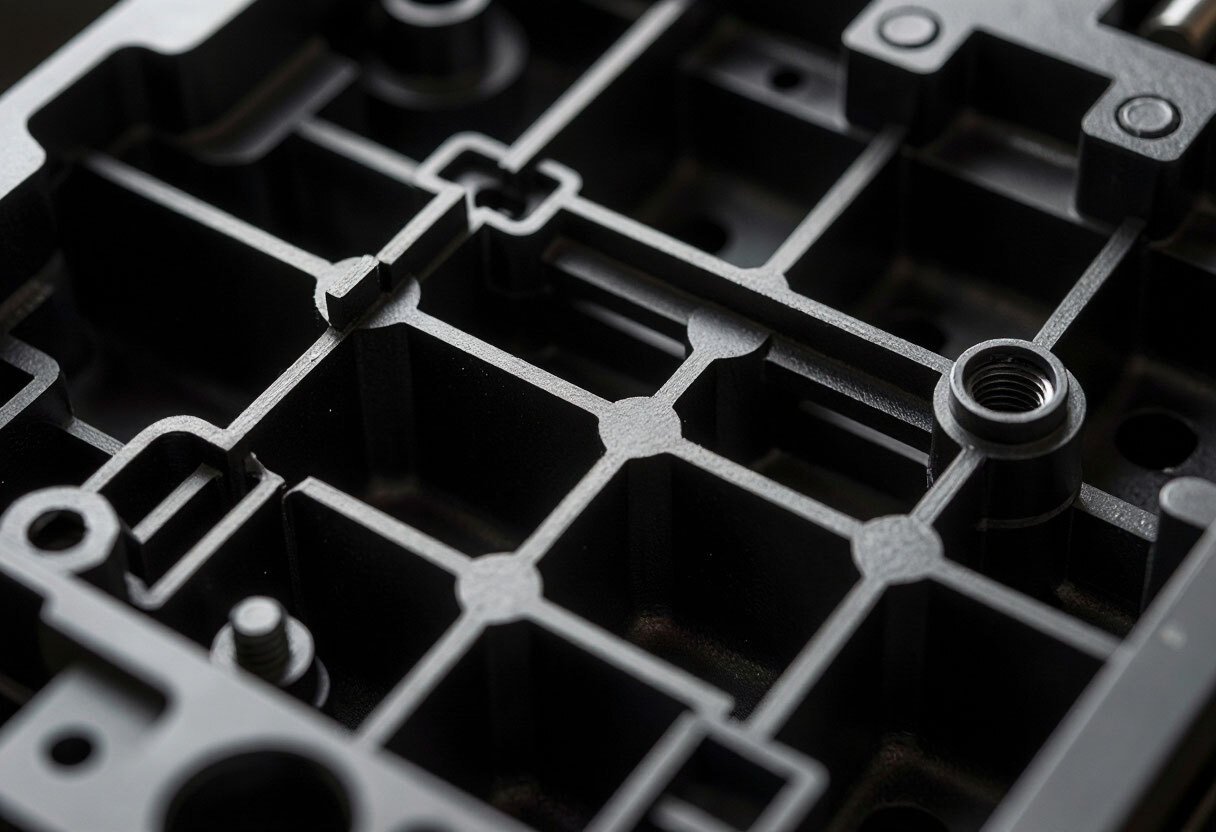

Рёбра жёсткости и бобышки — две самые частые «внутренние» детали литых корпусов: первые добавляют жёсткость без утолщения стенки, вторые принимают саморез, винт или резьбовую вставку. Оба элемента одновременно создают локальные утолщения, а значит риск утяжин, коробления и недолива. Ниже — ориентиры, которые используют при проектировании, и типовые ошибки. Конкретные размеры всегда проверяют по 3D-модели с технологом под материал и форму детали.
Рёбра жёсткости
Ребро — тонкая вертикальная пластина, перпендикулярная стенке. Жёсткость растёт быстрее, чем масса, поэтому ребро выгоднее толстой сплошной стенки: меньше материала и короче охлаждение.
| Толщина у основания | Ориентировочно 50–60% от толщины основной стенки, иначе на лицевой стороне проступает утяжина |
| Высота | Как правило, не больше примерно трёх толщин стенки: высокое тонкое ребро трудно заполнить и вытолкнуть |
| Уклон | Ребро — это вертикальная стенка, уклон закладывают так же, как для остальных — см. материал о формовочных уклонах |
| Основание | Скругление радиусом вместо острого угла: меньше концентрация напряжений, легче течёт расплав |
| Число и шаг | Несколько тонких рёбер вместо одного толстого; слишком частые рёбра перегревают участок формы и усложняют охлаждение |
Бобышки под крепёж
Бобышка — цилиндрический выступ с отверстием под саморез, винт или вставку. Это самый нагруженный элемент: при затяжке стенка бобышки работает на разрыв.
| Наружный диаметр | Ориентир — около двух диаметров отверстия; тонкая стенка бобышки трескается при вкручивании |
| Толщина стенки бобышки | Не толще основной стенки детали, иначе вокруг бобышки образуется утяжина |
| Соединение со стенкой | Через рёбра-косынки, а не массивной перемычкой или сплошным толстым сечением |
| Диаметр отверстия | Определяется крепежом и материалом; подбирают по рекомендациям производителя материала и крепежа |
| Тип крепежа | Саморез, термовставка или запрессованная вставка — решение влияет на размеры; см. материал о литье с закладными элементами |
Какие дефекты дают ошибки
| Дефект | Типичная причина |
|---|---|
| Утяжина на лицевой стороне напротив ребра или бобышки | Ребро или бобышка слишком толстые относительно стенки |
| Недолив высокого тонкого ребра | Высота ребра слишком велика, расплав застывает раньше, чем заполнит его |
| Задиры и белёсые полосы при выталкивании | Нет уклона на ребре, трудный съём |
| Трещина бобышки при затяжке | Слишком тонкая стенка бобышки, острые углы или неподходящий диаметр отверстия |
| Коробление | Неравномерное охлаждение толстых и тонких зон в местах пересечения рёбер |
Как проверить деталь перед изготовлением формы
Определить функцию элемента
Нужна ли жёсткость, фиксация крепежа или оба свойства сразу; от этого зависит конструкция.
Сверить толщины
Основание ребра и стенка бобышки не должны делать локальное утолщение выше допустимого для материала.
Проверить высоту и уклоны
Высоту ребра и уклон каждой стенки — до изготовления формы, а не после первых отливок.
Скруглить основание
Острые внутренние углы заменить радиусами.
Согласовать с технологом
Расположение рёбер и бобышек влияет на течение расплава и выбор точки впуска — вместе с чертежом это лучше проверить на 3D-модели.
Основы проектирования смежных параметров — толщина стенки детали, формовочные уклоны, точка впуска. Подробнее об утяжинах — дефекты литья пластмасс, о подготовке модели — как подготовить чертёж для литья.
Часто задаваемые вопросы
Зачем нужны рёбра жёсткости?
Они повышают жёсткость детали без увеличения толщины стенки, поэтому экономят материал и сокращают время охлаждения.
Какой толщины делать ребро?
Ориентировочно 50–60% от толщины основной стенки. Точное значение зависит от материала и внешнего вида лицевой стороны.
Что такое бобышка?
Цилиндрический выступ с отверстием под саморез, винт или резьбовую вставку. Он закрепляет крышки, платы и другие детали.
Почему вокруг бобышки появляется утяжина?
Обычно из-за слишком толстой стенки бобышки или массивного соединения со стенкой детали. Помогают тонкая стенка бобышки и рёбра-косынки.
Можно ли исправить рёбра после изготовления формы?
Добавить металл в форме проще, чем убрать, поэтому возможности ограничены. Размеры лучше проверять до изготовления оснастки.
