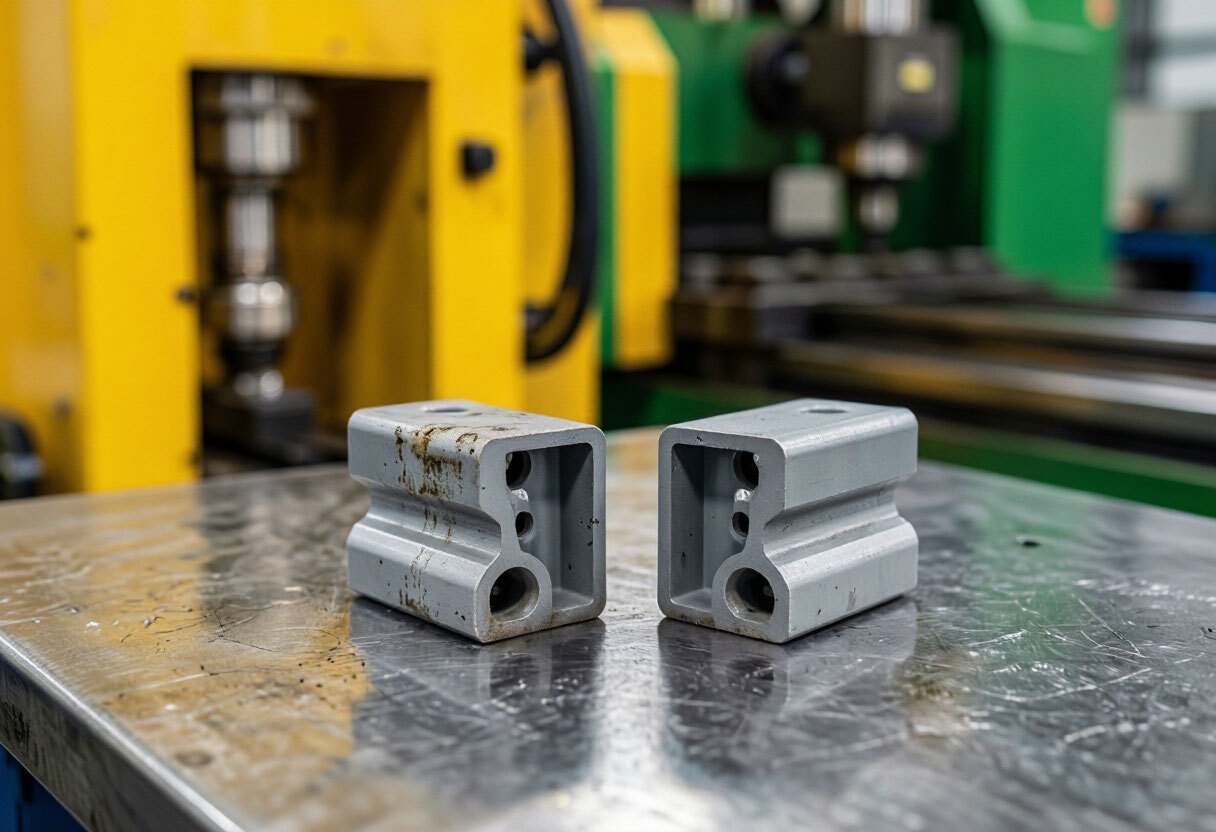

Чертежа нет, а деталь нужна: сломалась старая, поставщик исчез, оригинал снят с производства. Такие задачи приходят на литьё регулярно. Завод принимает работы по образцу: деталь обмеряют или сканируют, готовят чертёж или 3D-модель и на этой основе делают пресс-форму. Это дольше и сложнее, чем работа по готовой модели, и на точность влияет состояние образца. Ниже — как проходит такой проект и что стоит подготовить.
Что прислать для расчёта
| Образец детали | Лучше два-три экземпляра: один может быть изношен или деформирован, по нескольким проще восстановить исходную геометрию |
| Сопрягаемые детали или место установки | Фото, размеры посадочных мест, узел, в который деталь входит — это даёт допуски и важные поверхности |
| Материал и цвет | Если известны — укажите; если нет — материал подбирает технолог по назначению детали |
| Условия работы | Нагрузка, температура, контакт с маслом, влагой, химией, улицей |
| Тираж | Одна партия или регулярные поставки — от этого зависит тип оснастки |
| Дополнительные данные | Старый чертёж, фото или паспорт изделия, даже если данные неполные |
Как это проходит: от образца до серии
Оценка образца
Осматривают деталь: что в ней изношено, где поверхности критичны для работы, где допустимы отклонения.
Обмер или сканирование
Деталь измеряют или сканируют. Простую геометрию проще обмерить, сложные поверхности — отсканировать. Труднодоступные поверхности уточняют по сопрягаемым деталям.
3D-модель и чертёж
На основе замеров готовят модель. Её приводят к виду, пригодному для литья: убирают износ, добавляют формовочные уклоны, уточняют радиусы и толщины стенок.
Согласование модели
Заказчик подтверждает модель и допуски. Это главный контрольный пункт: ошибка модели превращается в ошибку пресс-формы.
Пресс-форма
Изготавливают оснастку под согласованную модель с учётом усадки выбранного материала.
Пробные отливки и сверка с образцом
Первые отливки проверяют на сборку с сопрягаемыми деталями и сравнивают с исходным образцом.
Серия
После согласования образцов запускают партию.
Чем сложна работа по образцу
| Особенность | Что это значит для проекта |
|---|---|
| Износ образца | Размеры старой детали могут отличаться от исходных; поэтому лучше несколько образцов и данные по месту установки |
| Усадка | Образец уже прошёл свою усадку; форму считают с учётом усадки нового материала, а не образца |
| Нет уклонов | Обработанные или литые старые детали часто без уклонов: их добавляют при подготовке модели — формовочные уклоны |
| Неизвестный материал | Марку подбирают по назначению и условиям эксплуатации, сверяя пробными отливками |
| Дополнительное время и точность | Восстановление модели добавляет этап, а точность зависит от состояния образца — поэтому образец лучше совмещать с описанием требований |
Если у вас уже есть чертёж или 3D-модель, смотрите материал как подготовить чертёж и 3D-модель для литья. Если деталь нужно заменить на аналог взамен импортной — импортозамещение пластиковых деталей. Проверка образцов до серии — опытная партия перед серийным производством.
Часто задаваемые вопросы
Можно ли заказать пластиковую деталь без чертежа?
Да. По образцу деталь обмеряют или сканируют, готовят чертёж или 3D-модель и на этой основе делают пресс-форму.
Сколько образцов нужно прислать?
Желательно два-три: один образец может быть изношен или деформирован, по нескольким проще восстановить исходные размеры.
Влияет ли износ образца на точность детали?
Да. Размеры старой детали могут отличаться от исходных, поэтому помогают дополнительные образцы, данные по сопрягаемым деталям и описание требований.
Нужно ли знать материал образца?
Не обязательно. Если материал неизвестен, его подбирают по назначению детали и условиям работы, а затем проверяют на пробных отливках.
Что быстрее: работа по образцу или по чертежу?
По готовому чертежу или 3D-модели проект запускается быстрее, потому что нет этапа восстановления модели.
Есть образец, но нет чертежа?
Опишите, где используется деталь, и пришлите фото или сам образец — обсудим, как воспроизвести её литьём.
