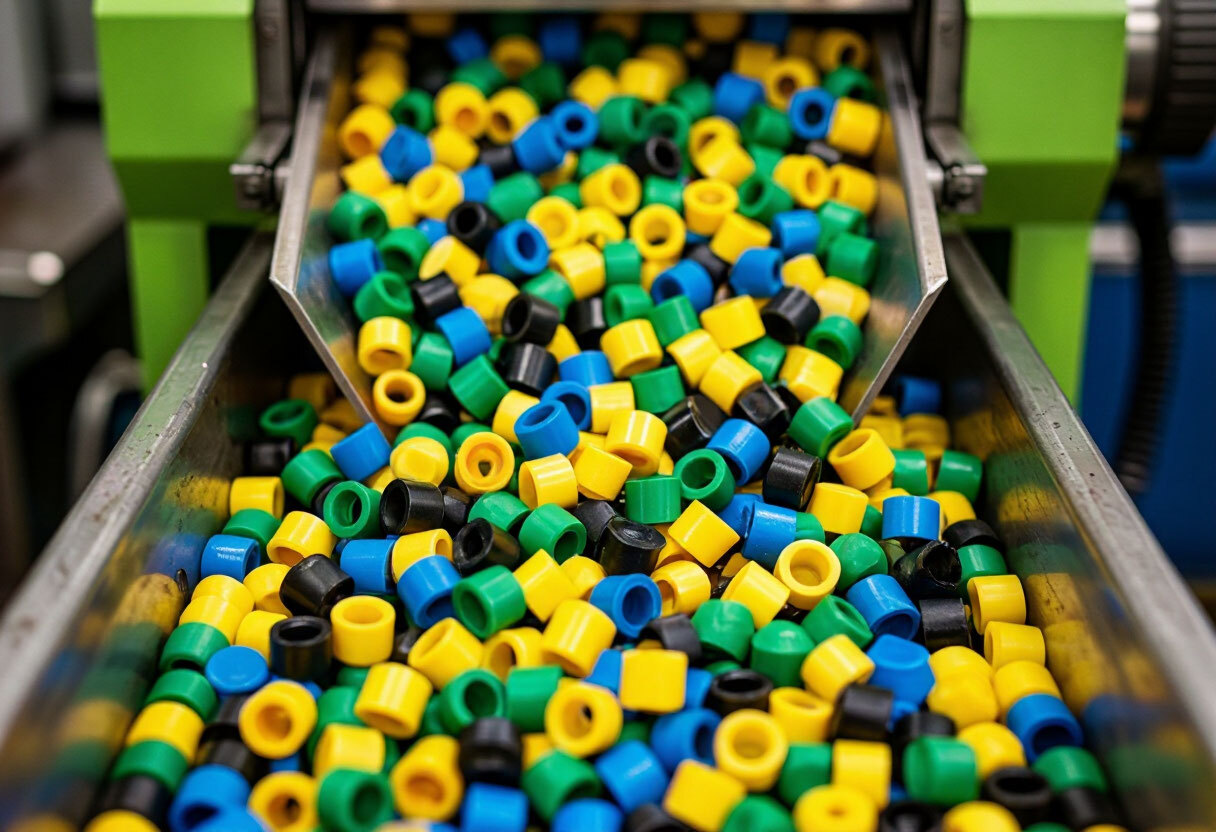

Заглушки, втулки и вкладыши — мелкие детали, которые встречаются почти в любом изделии: закрывают торец трубы или профиля, направляют движущуюся часть, защищают резьбу, служат опорой для крепежа. Выглядят просто, но заказать их «по размеру» без нескольких вводных нельзя: посадка, материал и способ фиксации решают, будет ли деталь держаться и сколько проработает. Ниже разобрано, что относится к этой группе, из чего такие детали делают и что указать в заявке, чтобы расчёт получился точным с первого раза.
Что относят к этой группе
| Деталь | Типовая задача | Что решают при заказе |
|---|---|---|
| Заглушка (торцевая, для профиля, для отверстия) | Закрыть торец или отверстие, защитить от грязи | Материал (мягкий или жёсткий), способ фиксации (рёбра, усики, защёлка, натяг), посадка в проём — о мягких материалах см. ТПЭ и TPU в литье |
| Втулка | Направить вал, распределить нагрузку, снизить трение | Износостойкий материал (чаще ПА или ПОМ), соосность, толщина стенки — см. литьё полиамида и литьё ПОМ |
| Вкладыш (вставка, опорная деталь) | Усилить узел, разделить сопряжённые детали, принять нагрузку от крепежа | Материал по нагрузке; если в узле есть металл — литьё с закладными элементами |
| Патрубок, переходник, фитинг | Соединить части системы или направить поток | Геометрия внутреннего канала: часть таких деталей требует подвижных знаков — см. слайдеры и подвижные знаки |
Почему такие детали льют, а не точат
Мелкие детали в серии выгоднее отливать: форма с несколькими гнёздами выдаёт за один цикл несколько изделий, а себестоимость единицы на тираже снижается — об этой логике подробно в статье многогнёздные пресс-формы. Для небольших тиражей оснастка проще и дешевле — см. мелкосерийное производство пластиковых изделий. На совсем малых количествах разумно сравнить литьё с альтернативой: литьё или 3D-печать.
Что указать в заявке
| Назначение и место установки | От этого зависят материал и нагрузка на деталь |
| Посадочный размер и допуск | Заглушка должна входить и держаться, втулка сидеть в корпусе без люфта — см. допуски и точность размеров |
| Способ фиксации | Натяг, рёбра, защёлка, резьба или клей: это определяет конструкцию детали и формы |
| Условия работы | Температура, нагрузка, трение, масло, влага, ультрафиолет |
| Цвет и маркировка | Цвет в массе, логотип или метка — см. цветоподбор по RAL и маркировка и логотип на пластике |
| Тираж и график поставок | Влияет на число гнёзд и выбор оснастки |
Как заказать: пять шагов
Опишите деталь или пришлите образец
Завод работает по чертежу, 3D-модели и образцу. Если чертежа нет, деталь воспроизводят по образцу — см. изготовление пластиковой детали по образцу.
Получите расчёт
По присланному чертежу или образцу расчёт обычно готов за 1–2 рабочих дня.
Согласуйте оснастку
Для мелких деталей часто выбирают многогнёздную форму; число гнёзд зависит от тиража и сроков.
Проверьте пробную партию
Посадку проверяют на реальном сопрягаемом изделии — см. опытная партия перед серией.
Запустите серию и приёмку
Для мелких деталей заранее оговаривают, как их упаковывать и фасовать — см. упаковка и отгрузка партии заказчику.
Всё направление описано на странице изготовление пластиковых деталей на заказ: на сайте завода среди типовых изделий названы втулки, заглушки, шестерни и фитинги, принимаются чертежи STEP, IGES, SolidWorks и Компас. Как подготовить документы, объяснено в статье как подготовить чертёж и 3D-модель.
Часто задаваемые вопросы
Можно ли заказать небольшое количество заглушек или втулок?
Минимальный объём партии зависит от изделия и оснастки, его называют при расчёте. Для небольших тиражей есть решения с более простой формой.
Из какого материала делают заглушки?
Для мягкой посадки чаще берут эластичные материалы (ПЭ, ПП, ТПЭ), для жёстких заглушек подходят другие пластики. Конкретный выбор зависит от условий работы.
Какой материал лучше для втулок?
Для узлов трения чаще применяют полиамид или ПОМ, иногда с наполнителем. Марку подбирает технолог по нагрузке и среде.
Можно ли изготовить деталь по образцу, если чертежа нет?
Да. С образца снимают размеры, строят 3D-модель, а затем изготавливают оснастку. Подробности — в статье про изготовление детали по образцу.
Как сделать, чтобы заглушка надёжно держалась?
За фиксацию отвечают конструкция (рёбра, усики, защёлка) и допуск посадки. Их закладывают на этапе проектирования и проверяют на пробных отливках на реальном профиле или отверстии.
Нужны заглушки, втулки или вкладыши?
Пришлите чертёж или образец и опишите условия работы: рассчитаем оснастку и партию.
