Полиоксиметилен (ПОМ), его же называют полиацеталем, ацеталем или полиформальдегидом, — инженерный термопласт для деталей, которые движутся, трутся и должны сохранять размер: шестерён, втулок, роликов, защёлок. Бывают два типа материала, гомополимер и сополимер, и марки заметно отличаются по свойствам и поведению при переработке. Здесь не обзор свойств материала, а то, что стоит знать тому, кто собирается отливать деталь из ПОМ: зачем его выбирают, что он требует от литья и где у него ограничения.
Какие детали льют из ПОМ
| Деталь | Зачем выбирают ПОМ | На что смотреть при литье |
|---|---|---|

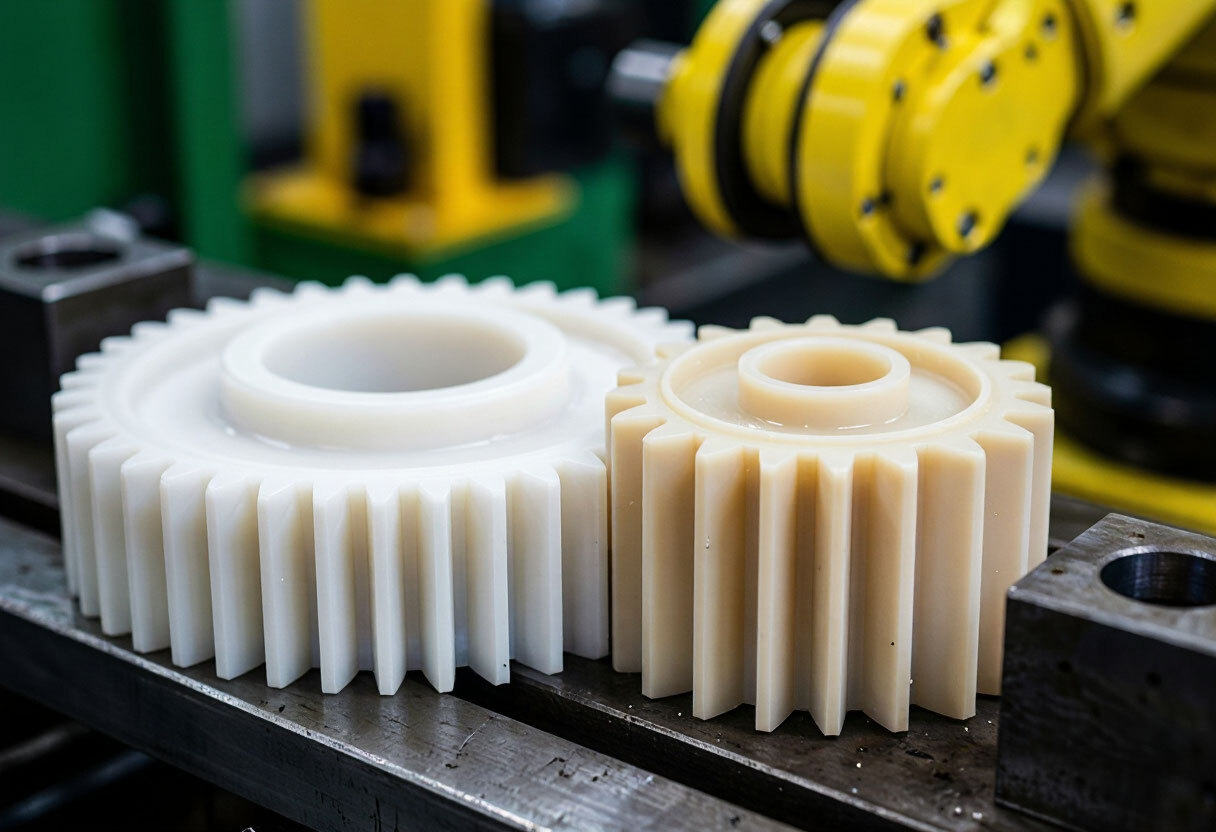

| Шестерни и зубчатые колёса | Низкое трение, износостойкость, жёсткость зуба | Круглость и точность зубчатого венца: положение впуска, равномерная усадка, допуски |
| Втулки и подшипники скольжения | Скольжение без смазки или с малой смазкой | Соосность отверстия, равномерная стенка |
| Ролики, направляющие, ползунки | Износостойкость и стабильность размеров | Состояние поверхности и сопряжение с ответной деталью |
| Защёлки, клипсы, пружинящие элементы | Упругость и работа на многократный изгиб | Толщина и радиусы у основания защёлки: острые углы дают трещины |
| Детали замков и механизмов | Жёсткость и размерная стабильность | Допуски и условия измерения деталей |
Это типовые примеры, а не исчерпывающий список. Подходит ли ПОМ конкретной детали, решают по условиям её работы: нагрузке, скорости скольжения, температуре, контакту с водой или химией.
ПОМ и полиамид: в чём разница при выборе
| Критерий | ПОМ | Полиамид (ПА6, ПА66) |
|---|---|---|
| Влага | Впитывает мало, размеры стабильнее | Впитывает заметно, размеры «плавают», сырьё нужно сушить |
| Удар и надрезы | Жёсткий, к острым углам и надрезам чувствительнее | Как правило, лучше переносит удар |
| Износ и скольжение | Хорошо скользит, часто выбирают для точных зацеплений | Тоже износостойкий, нередко со стекловолокном или другими наполнителями |
| Сушка сырья | Режим по техкарте марки, как правило, менее критична | Обязательна перед переработкой |
Подробно о полиамиде, о его сушке и типичных проблемах — в статье литьё полиамида, об общем выборе между материалами — в материале какой пластик выбрать для литья. Окончательный выбор делает технолог по условиям работы детали.
Что требует ПОМ при литье
| Усадка | ПОМ кристаллизуется, усадка заметная и зависит от толщины стенки и режима; размеры формы считают по данным техкарты марки — см. усадка пластика при литье |
| Термостабильность | При перегреве или долгом пребывании расплава в цилиндре материал разлагается с выделением газов с резким запахом, поэтому режим держат в рамках техкарты |
| Смена материала на машине | При переходе с другого пластика цилиндр промывают: ПОМ плохо совместим с остатками некоторых материалов, в первую очередь ПВХ |
| Толстые стенки | Дают пористость в центре и утяжины — см. толщина стенки детали |
| Склейка и окраска | ПОМ химически стоек и без подготовки плохо склеивается и красится, поэтому соединения чаще делают механически или сваркой — см. сварка или склейка |
| Цвет | Оттенок согласуют на образце — см. цветоподбор по RAL |
Что обсудить с заводом до запуска
Условия работы детали
Нагрузка, скорость и вид трения, температура, смазка, контакт с водой или химией: от этого зависит выбор марки.
Марка материала
Гомополимер или сополимер, с наполнителем или без: марку подбирает технолог по задаче. Если деталь уже существует, пришлите образец или укажите марку.
Точность зацепления
Определите критичные размеры (посадка отверстия, диаметры зубчатого венца) и условия их измерения — см. допуски и точность размеров при литье.
Конструкция детали
Равномерная стенка, радиусы в основании зубьев и защёлок, положение впуска для круглых деталей — см. точка впуска и чек-лист технологичности.
Пробные отливки
Первые образцы показывают реальную усадку; для шестерён проверяют зацепление с ответной деталью — см. испытание пресс-формы и пробные отливки.
Завод изготавливает шестерни, втулки и другие технические детали по чертежам и образцам заказчика и работает с инженерными пластиками: страница изготовление пластиковых деталей на заказ. Возможность переработки конкретной марки ПОМ уточняется при расчёте. Про ПОМ в фурнитуре и механизмах — в статье пластиковая фурнитура для мебели.
Часто задаваемые вопросы
Что такое ПОМ и чем он отличается от ацеталя?
Это одно семейство материалов: полиоксиметилен (ПОМ), его также называют полиацеталем, ацеталем или полиформальдегидом. Выпускаются гомополимер и сополимер, их свойства различаются.
Для каких деталей подходит ПОМ?
Для шестерён, втулок, роликов, защёлок и деталей механизмов, где нужны жёсткость, износостойкость и стабильность размеров. Пригодность определяют по условиям работы конкретной детали.
Нужно ли сушить ПОМ перед литьём?
Режим берут из техкарты конкретной марки. ПОМ впитывает меньше влаги, чем полиамид, и сушка, как правило, менее критична, но сырьё всё равно хранят в закрытой упаковке.
Можно ли склеить или покрасить деталь из ПОМ?
Это сложно: без подготовки поверхности клей и краска держатся плохо. Поэтому соединение лучше предусмотреть механическое или сварное, а требования к покрытию обсудить до выбора материала.
Что выбрать вместо ПОМ, если он не подходит?
Чаще всего рассматривают полиамид, в том числе с наполнителем, или другие инженерные пластики. Выбор зависит от нагрузки, температуры и среды, и его делает технолог.
Нужна деталь из ПОМ?
Расскажите, где она будет работать, и пришлите чертёж или образец: подберём материал и рассчитаем проект.
