Стеклонаполненные пластики — это обычные термопласты (полиамид, полипропилен, АБС, ПБТ и другие), в которые добавлено рубленое стекловолокно. Доля наполнителя указывается в обозначении марки. Такой материал жёстче, прочнее и лучше держит форму при нагреве, но в литье ведёт себя иначе, чем ненаполненный. Ниже — что меняется в усадке, короблении, износе формы и внешнем виде деталей. Числовые значения здесь не приводятся: они зависят от конкретной марки.
Зачем добавляют стекловолокно
Стекловолокно повышает жёсткость и прочность детали, снижает ползучесть под постоянной нагрузкой и расширяет рабочий диапазон температур. Поэтому его выбирают для силовых деталей, корпусов с нагрузкой, элементов крепления и механизмов. Платой за это становятся особенности переработки и свойств готовой детали.
Что меняется в литье
| Параметр | Без наполнителя | Со стекловолокном |
|---|---|---|
| Жёсткость и прочность | Ниже | Выше |
| Усадка | Больше, обычно более равномерная | Меньше, но разная вдоль и поперёк потока |
| Коробление | Зависит от конструкции | Выше риск из-за ориентации волокон — усадка пластика при литье |
| Ударная вязкость | Выше | Ниже: деталь более хрупкая, особенно в местах стыка потоков |
| Износ оснастки | Обычный | Выше: стекловолокно абразивно, изнашивает каналы и литники |
| Поверхность | Ровная, легко получить глянец | Возможны следы волокон, шероховатость, потеря глянца |
Износ формы и машины

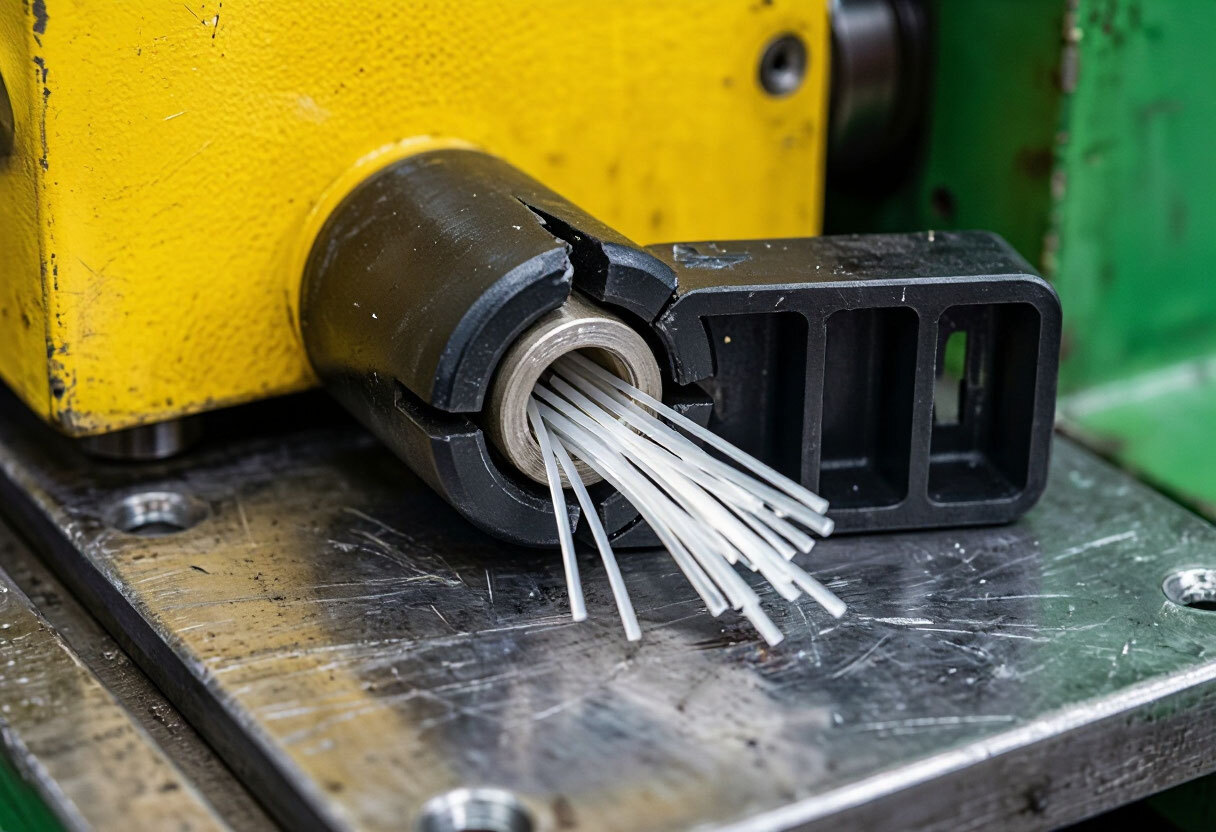

Стекловолокно действует как абразив. Быстрее изнашиваются литники и впускные каналы, поверхности формы в зоне течения расплава, а также рабочие узлы литьевой машины. Для наполненных материалов форму проектируют с учётом износа: подбирают материал и обработку наиболее нагруженных зон, закладывают возможность замены вставок. Об обслуживании оснастки — в материале ремонт и обслуживание пресс-форм.
Коробление и ориентация волокон
Волокна ориентируются по направлению течения расплава, и деталь усаживается вдоль волокон и поперёк них по-разному. Из-за этого плоские и вытянутые детали склонны к короблению. На ориентацию влияют положение впуска, толщина стенки и форма течения. Поэтому при проектировании наполненных деталей особенно важны равномерная стенка и продуманная точка впуска, а также корректная толщина стенки.
Внешний вид деталей
У наполненных марок на поверхности возможны следы стекловолокна, шероховатость и меньший глянец. Если нужен ровный глянец, это ограничение. Нередко выбирают текстуру поверхности формы, которая маскирует следы — подробнее текстура поверхности пресс-формы.
Когда стеклонаполнение подходит, а когда нет
| Подходит | Силовые детали, корпуса с нагрузкой, элементы крепления, детали механизмов, работа при повышенной температуре |
| Требует внимания | Детали с жёсткими допусками (из-за неравномерной усадки), плоские большие детали (коробление) |
| Не лучший выбор | Детали с упругими защёлками и живым шарниром, детали с высокими требованиями к глянцу и ударной нагрузкой |
Для полиамида с наполнителем есть отдельные особенности подготовки сырья — см. литьё полиамида, а общие вопросы выбора материала — какой пластик выбрать для литья. Типичные дефекты — в материале дефекты литья пластмасс.
Часто задаваемые вопросы
Что такое стеклонаполненный пластик?
Это термопласт, в который добавлено стекловолокно для повышения жёсткости и прочности. Доля наполнителя указывается в обозначении марки.
Почему детали из стеклонаполненного пластика коробятся?
Волокна ориентируются по направлению течения расплава, и усадка вдоль и поперёк потока разная. Это особенно заметно на плоских и вытянутых деталях.
Быстрее ли изнашивается пресс-форма со стеклонаполненным материалом?
Да, стекловолокно абразивно и изнашивает литники, каналы и поверхности формы. Это учитывают при проектировании оснастки и в плане обслуживания.
Можно ли получить глянцевую поверхность на стеклонаполненной детали?
Это затруднено: на поверхности возможны следы волокон и шероховатость. Для внешних деталей чаще выбирают текстуру поверхности.
Когда стекловолокно не нужно?
Когда деталь работает без значительной нагрузки, нужен ровный глянец, упругие защёлки или повышенная ударная вязкость.
