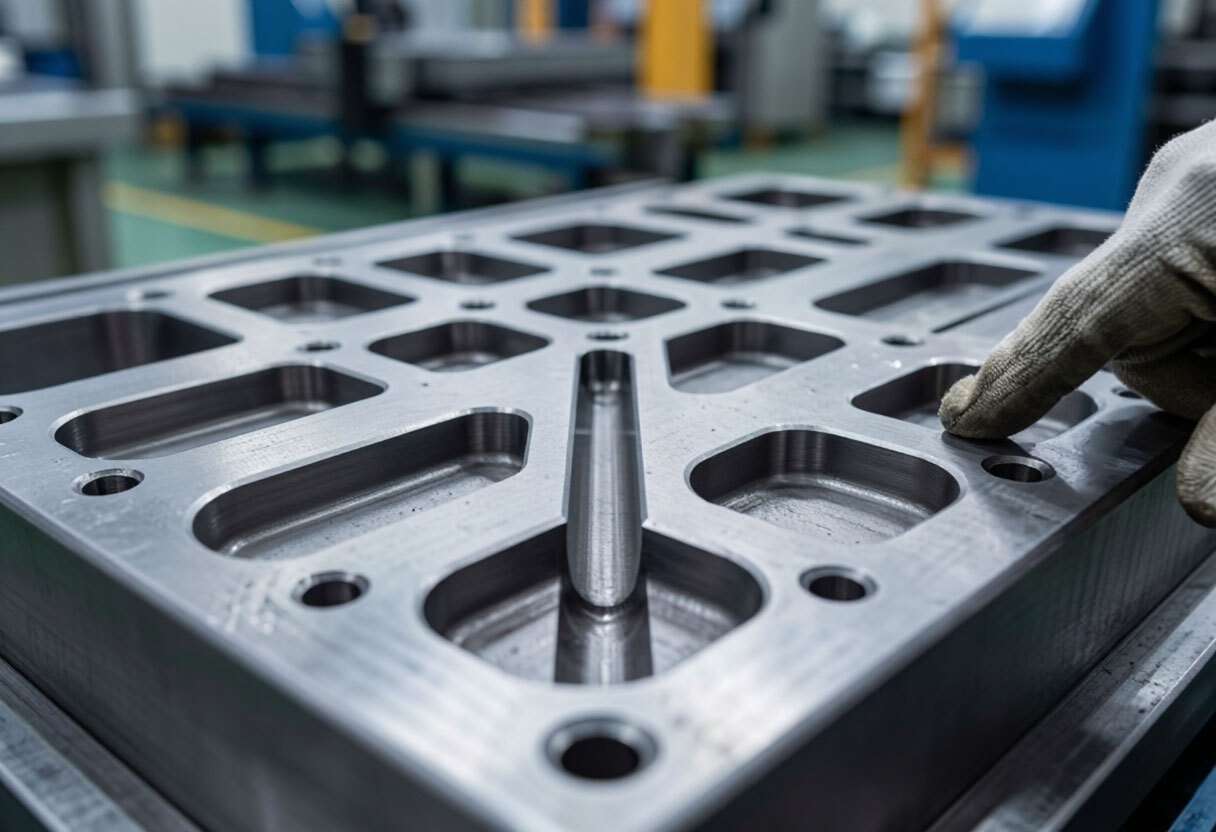

В форме с одним гнездом расплав заполняет единственную полость, и вопрос равномерности не стоит. В форме с несколькими гнёздами расплав должен одновременно и с одинаковым давлением дойти до каждой полости — если каналы неравнозначны по длине или сечению, одни гнёзда заполняются раньше других. Разбалансированная литниковая система — частая причина, почему в одной и той же партии часть деталей выходит нормальной, а часть — с недоливом или облоем.
Естественная и искусственная балансировка
| Параметр | Естественная (симметричная) | Искусственная (подбором сечений) |
|---|---|---|
| Расположение гнёзд | Симметрично вокруг центрального литника | Может быть асимметричным, под форму изделия |
| Каналы | Одинаковой длины и сечения ко всем гнёздам | Сечения рассчитываются под разное расстояние до гнёзд |
| Когда применяется | Простое и равномерное расположение гнёзд | Гнёзда расположены неравномерно или деталь сложная |
| Сложность проектирования | Ниже | Требует расчёта заполнения (анализ течения расплава) |
Что происходит при разбалансировке
Ближние к литнику гнёзда переполняются, пока дальние ещё не долиты — это разница момента заполнения между гнёздами. Разное давление в разных полостях формы приводит к разной усадке материала, а значит и к разбросу размеров одной и той же детали от гнезда к гнезду. Дополнительно неравномерная нагрузка на каналы ускоряет износ формы в местах, которые постоянно работают с повышенным давлением. Типовые проявления разбалансировки — недолив и облой — подробно разобраны в статье дефекты литья пластмасс.
Балансировка напрямую связана с выбором точки впуска в каждое гнездо — см. точка впуска при литье пластмасс, а горячеканальные системы часто применяют именно для выравнивания заполнения — см. горячеканальные и холодноканальные пресс-формы. Общая экономика форм с несколькими гнёздами разобрана в статье многогнёздные пресс-формы.
Часто задаваемые вопросы
Что такое балансировка литниковой системы?
Настройка каналов формы так, чтобы расплав одновременно доходил до всех гнёзд с одинаковым давлением и температурой.
Чем естественная балансировка отличается от искусственной?
Естественная — симметричное расположение гнёзд вокруг центрального литника и одинаковые каналы. Искусственная — разные сечения каналов подбираются расчётом под неравномерное расположение гнёзд.
Как понять, что форма разбалансирована?
Часть деталей выходит с недоливом, часть — с облоем при одних и тех же настройках термопластавтомата.
Помогает ли горячеканальная система решить балансировку?
Часто да — раздельное управление температурой и давлением в каждом канале даёт больше возможностей выровнять заполнение, но конкретное решение зависит от конструкции формы.
Можно ли исправить разбалансированную форму без переделки?
Иногда достаточно подбора режима литья — давления и скорости впрыска, но при существенной разнице в заполнении обычно требуется доработка каналов.
