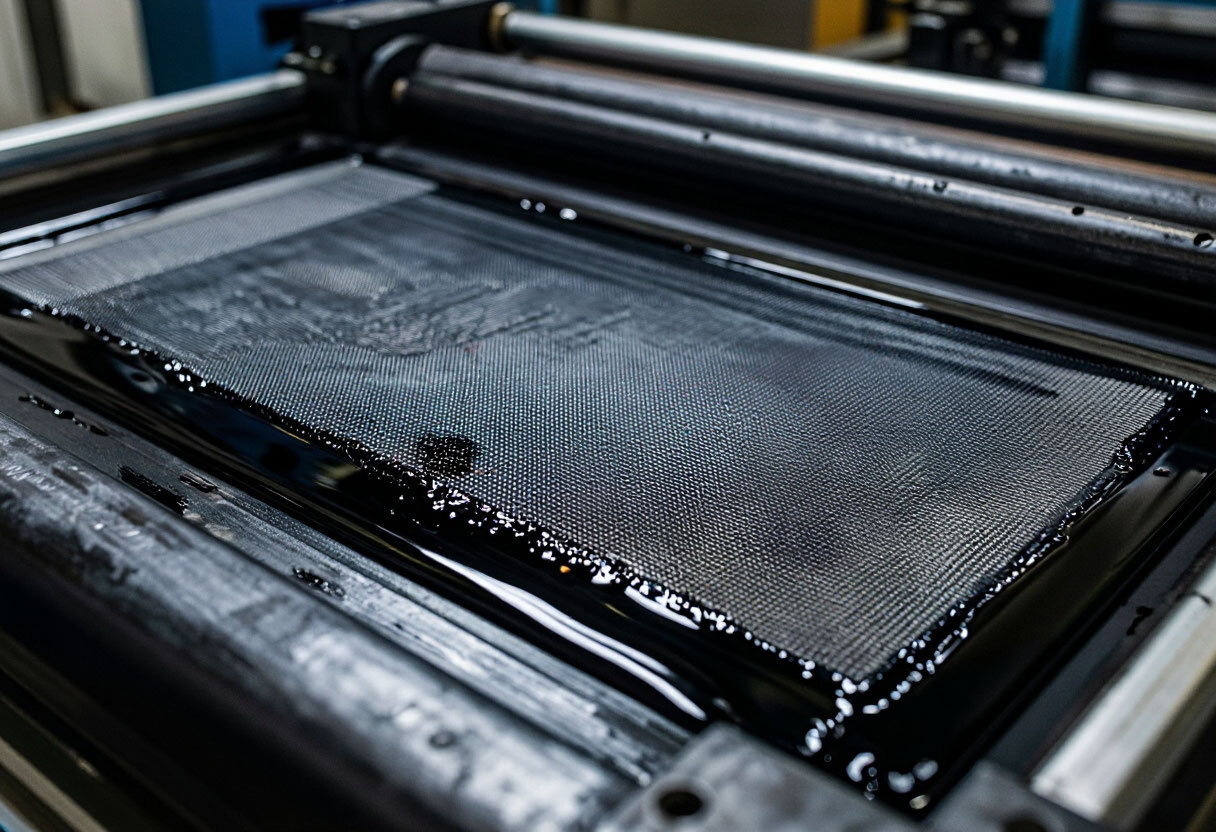

Шелкография (трафаретная печать) — один из давних способов нанести на пластиковую деталь цветной рисунок или надпись: краска продавливается ракелем через сетку, на которой открыты только места будущего изображения. Название осталось от шёлковых сеток, сегодня обычно применяют синтетические. Метод используют на лицевых панелях, крышках, корпусах и флаконах — ниже разбираем, как он устроен, когда подходит лучше других способов и что нужно заложить ещё при проектировании детали.
Как наносится изображение
Подготовка трафарета
Сетка натягивается на раму, покрывается светочувствительной эмульсией и экспонируется по макету; места рисунка вымываются и остаются открытыми. На каждый цвет макета делается отдельный трафарет.
Фиксация детали
Деталь закрепляют в оснастке-подставке так, чтобы её положение под трафаретом повторялось от изделия к изделию.
Нанесение краски
Ракель проводит краску по сетке, и она продавливается на деталь через открытые ячейки.
Сушка или отверждение
Краска высыхает на воздухе, в сушильной камере или отверждается ультрафиолетом — зависит от типа краски.
Следующий цвет и контроль
Многоцветный рисунок печатают поочерёдно, совмещая трафареты по меткам. Готовую партию проверяют по совмещению цветов и стойкости краски к истиранию.
Чем шелкография отличается от других способов нанесения
| Критерий | Шелкография | Тампопечать | УФ-печать |
|---|---|---|---|
| Поверхность | Плоская; цилиндрическая — на специальном оборудовании | Изогнутая, вогнутая, рельефная | Плоская и мягко изогнутая |
| Слой краски | Плотный, хорошая укрывистость, в том числе на тёмном | Тонкий | Наносится слоями прямо с макета |
| Оснастка | Трафарет на каждый цвет | Клише и тампон | Не нужна |
| Многоцветный рисунок | Каждый цвет — отдельный проход | Несколько цветов — несколько тампонов или проходов | Полноцветная печать без ограничений по числу цветов |
| Тираж | Средние и крупные тиражи одного макета | От малых до крупных | Малые тиражи и частая смена макетов |
Подготовка поверхности и краска
Адгезия краски зависит от материала детали. Полипропилен и полиэтилен имеют низкую поверхностную энергию, и краска на них держится плохо, поэтому перед печатью поверхность активируют — коронным разрядом, плазмой или пламенем. АБС, полистирол и поликарбонат печатаются, как правило, проще, но и им мешают жир, пыль и остатки разделительной смазки из формы. Тип краски подбирают под конкретный пластик, а не «под любой» — это стоит согласовать до запуска партии.
Что учесть при проектировании детали
Зону печати лучше делать ровной или цилиндрической, без резких перепадов высоты. Линию разъёма формы и след от литника выводят за пределы будущего рисунка — подробнее в материалах о линии разъёма пресс-формы и точке впуска. Крупная текстура поверхности размывает границу рисунка — см. текстура поверхности пресс-формы. Если цвет самой детали тоже важен, он подбирается отдельно — цветоподбор пластика по RAL.
Шелкография — один из нескольких способов декорирования. Общий обзор — маркировка и нанесение логотипа на пластик; для рельефных поверхностей — тампопечать на пластике; для полноцветных малых тиражей — УФ-печать; без краски — лазерная гравировка.
Часто задаваемые вопросы
Что такое шелкография на пластике?
Это трафаретная печать: краска продавливается ракелем через сетку с открытыми местами рисунка и остаётся на детали. На каждый цвет макета делается отдельный трафарет.
Можно ли печатать шелкографией на полипропилене?
Можно, но поверхность полипропилена и полиэтилена перед печатью нужно активировать — коронным разрядом, плазмой или пламенем, иначе краска держится слабо.
Чем шелкография отличается от тампопечати?
Шелкография даёт плотный слой краски на плоской или цилиндрической поверхности, а тампопечать переносит рисунок мягким тампоном и лучше подходит для рельефных и вогнутых деталей.
Сколько цветов можно напечатать?
Каждый цвет требует отдельного трафарета и прохода, поэтому число цветов влияет на оснастку и время печати. Допустимое число обсуждается под конкретный макет.
В каком виде передавать макет?
Лучше в векторном формате, с указанием цветов (Pantone или RAL) и размера изображения на детали. Вместе с макетом стоит передать чертёж или 3D-модель.
Нужно литьё с нанесением рисунка?
Пришлите чертёж детали и макет — подскажем, какой способ нанесения подойдёт под форму и тираж.
