Треугольник из трёх стрелок с цифрой внутри стоит на донышках бутылок, на крышках и на ёмкостях. Многие считают, что он означает «этот пластик перерабатывают». На деле цифра сообщает другое: из какого полимера сделано изделие. Эту классификацию придумали, чтобы сортировщикам было проще разделять отходы. Ниже — расшифровка цифр, ограничения знака и то, как он оказывается на детали при литье.
Что означают цифры в треугольнике
| Код | Материал | Что обычно из него делают |
|---|---|---|
| 1 | ПЭТ (PET) — полиэтилентерефталат | Бутылки для напитков, прозрачная упаковка |
| 2 | ПНД (HDPE) — полиэтилен высокой плотности | Канистры, ёмкости, крышки, бытовая химия |
| 3 | ПВХ (PVC) — поливинилхлорид | Трубы, профили, некоторые плёнки |
| 4 | ПВД (LDPE) — полиэтилен низкой плотности | Плёнка, мягкие крышки, пакеты |
| 5 | ПП (PP) — полипропилен | Контейнеры, крышки, бытовые изделия — см. литьё ПНД и ПП |
| 6 | ПС (PS) — полистирол | Одноразовая посуда, лотки, упаковка |
| 7 | Прочие пластики и смеси | Поликарбонат, полиамид, АБС, многослойные материалы и всё, что не вошло в первые шесть |
Система нумерации появилась в США в 1988 году по инициативе отраслевой ассоциации производителей пластмасс. Сегодня её используют во многих странах, в том числе при маркировке тары.
Чего знак не означает
| «Это перерабатывают» | Знак только называет материал. Примут ли такую тару на переработку, зависит от местных пунктов приёма и условий сортировки |
| «Это безопасно для пищи» | Допуск к контакту с едой подтверждается отдельно — документами на конкретную марку сырья и изделие, а не цифрой в треугольнике |
| Марка сырья | Код 5 не отличает один полипропилен от другого: свойства, цвет и добавки останутся неизвестными |
| Состав смеси | Под кодом 7 попадают и ударопрочный поликарбонат, и полиамид с наполнителем: по знаку их не различить |
Более точное обозначение даёт международный стандарт ISO 11469 вместе с рядом ISO 1043. Он допускает рядом со знаком указывать аббревиатуру материала в угловых скобках, например >PP< или >PA6-GF30<. Размер букв и место нанесения согласуются между производителем и заказчиком.
Как знак оказывается на литой детали

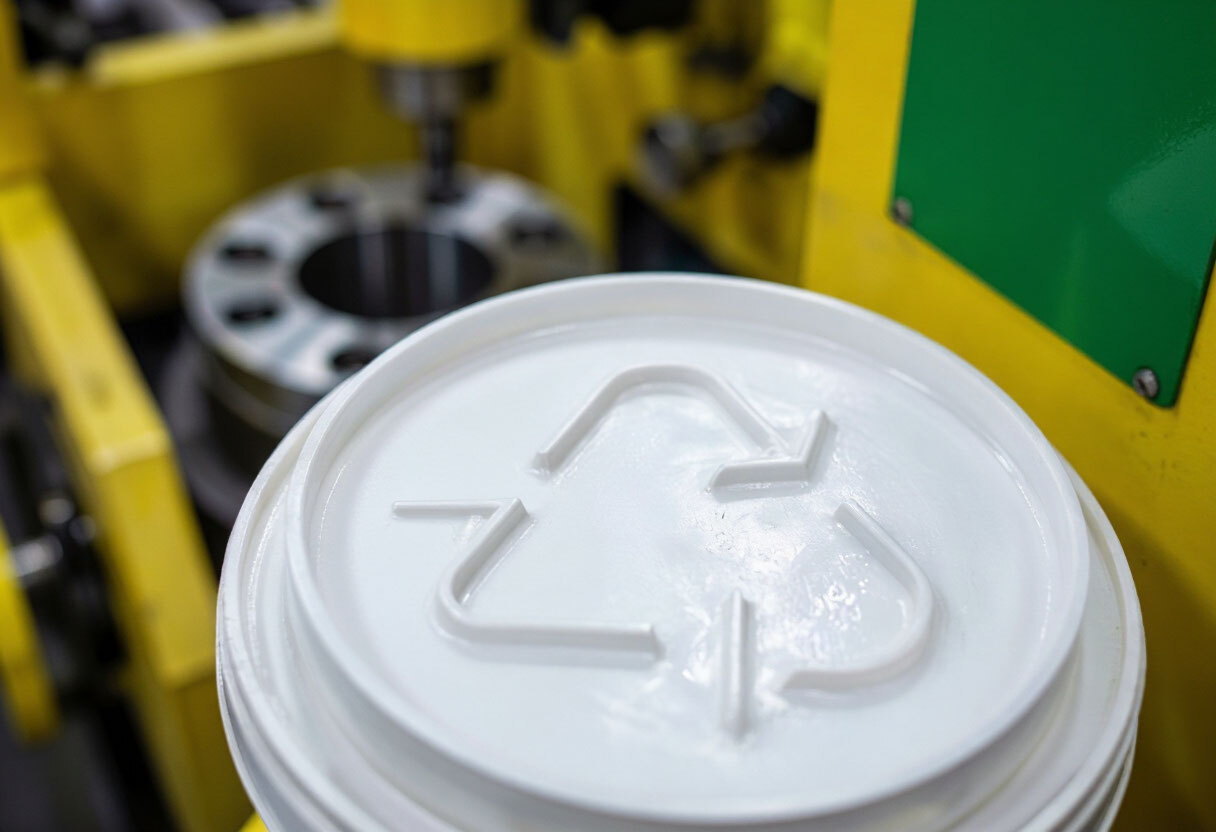

Знак на литом изделии — не наклейка, а рельефный элемент, который отливается вместе с деталью. Его формируют на формующей поверхности пресс-формы, поэтому решение принимают ещё при проектировании оснастки.
| Способ | Как делается | Когда уместен |
|---|---|---|
| Гравировка в гнезде | Знак выгравирован прямо в полости формы | Материал и дата не меняются, знак нужен на каждой детали серии |
| Сменная вставка | Знак и дата сделаны на отдельном элементе, который можно заменить или повернуть | Нужно менять год, номер партии или код материала без переделки всей формы |
| Нанесение после литья | Лазерная маркировка или печать — см. лазерная гравировка на пластике и тампопечать | Знак нужен не на всей серии или добавляется под конкретного заказчика |
Рельефный знак должен сочетаться с геометрией детали: ставить его лучше на ровный участок, подальше от линии разъёма, а боковым стенкам нужны формовочные уклоны, иначе рельеф будет задевать при извлечении. Общий обзор способов — в материале маркировка и нанесение логотипа на пластик.
Что указать в задании на деталь со знаком переработки
Материал детали
Он определяет код: ПП — 5, ПНД — 2, АБС или ПК — 7. Если материал ещё не выбран, так и напишите — см. какой пластик выбрать для литья.
Нужен ли знак вообще
Требования зависят от вида изделия, отрасли и заказчика: для тары и потребительских товаров знак ставят чаще, для технических деталей он нужен реже.
Вид и размер
Только цифра или треугольник с аббревиатурой материала, размер знака и высота рельефа.
Место на детали
Обычно донышко или скрытая плоская поверхность. Выбор места лучше согласовать до изготовления формы.
Переменные данные
Нужны ли дата, номер гнезда или код партии: для них применяют сменные вставки.
Маркировка в форме входит в работы завода с оснасткой: на странице ремонт пресс-форм среди узлов указано обновление гравировки, логотипа, даты и знаков переработки. При заказе новой формы знак закладывают сразу — см. страницу пресс-формы для литья пластмасс. Требования к знаку на конкретном изделии определяет заказчик.
Часто задаваемые вопросы
Какая цифра у полипропилена, а какая у АБС?
Полипропилен обозначается кодом 5, ПНД — 2. АБС, поликарбонат и полиамид попадают в код 7, «прочие».
Обязателен ли знак переработки на пластиковом изделии?
Для многих технических деталей — нет. Для тары, упаковки и потребительских товаров его ставят чаще, а обязательность зависит от вида изделия и требований заказчика или торговой сети. Требования к вашему изделию стоит уточнить до заказа формы.
Можно ли добавить знак, если форма уже готова?
Иногда да: знак можно выгравировать при доработке гнезда или поставить сменную вставку, но проще заложить его до изготовления оснастки. Возможность оценивают по состоянию формы.
Знак означает, что изделие безопасно для еды?
Нет. Допуск к пищевому контакту подтверждается отдельно, документами на конкретную марку сырья и изделие.
Как нанести знак на готовую деталь, если в форме его нет?
Через лазерную маркировку или печать. Такие способы подходят для небольших серий, но на рельеф в форме они по долговечности не рассчитаны.
Нужна оснастка со знаком переработки?
Пришлите чертёж или образец, укажите материал и место знака: заложим его в проект формы и рассчитаем стоимость.
