Время цикла литья — сумма впрыска, выдержки под давлением, охлаждения и извлечения изделия. Охлаждение почти всегда занимает большую часть этого времени, поэтому именно оно определяет, сколько изделий можно получить с одной формы в час.
Из чего складывается время цикла
| Впрыск | Заполнение полости формы расплавом |
| Выдержка под давлением | Компенсация усадки материала при остывании |
| Охлаждение | Самый долгий этап — изделие остывает до безопасной для извлечения температуры |
| Извлечение и смыкание | Раскрытие формы, выброс изделия, повторное смыкание |
Что влияет на время охлаждения
Толщина стенки изделия
Чем толще стенка, тем дольше остывает деталь до нужной температуры.
Материал изделия
Теплопроводность и температура формования у разных термопластов отличаются.

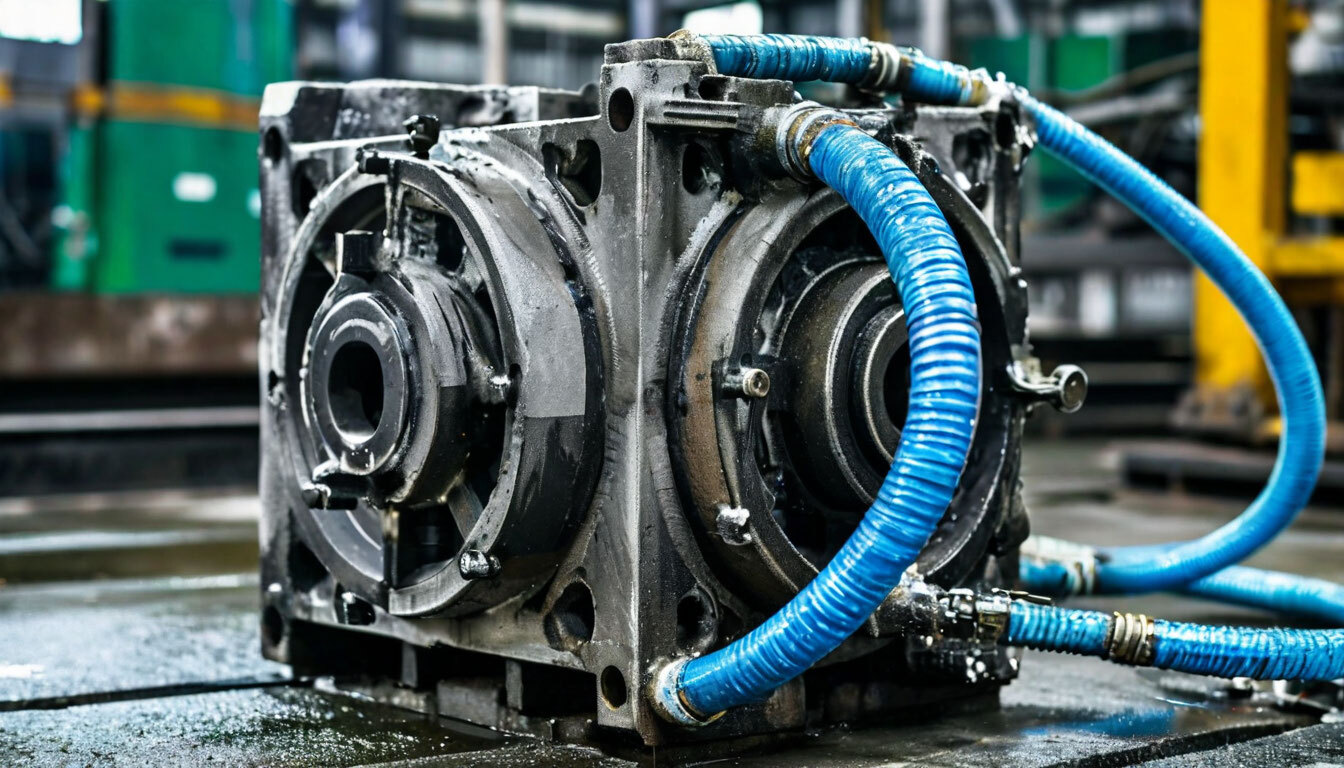

Конструкция каналов охлаждения
Равномерное расположение каналов в форме ускоряет и выравнивает остывание.
Температура охлаждающей жидкости
Настраивается под материал — слишком быстрое охлаждение может вызвать внутренние напряжения.
Быстрый цикл или качество поверхности
| Критерий | Ускоренное охлаждение | Более медленное охлаждение |
|---|---|---|
| Производительность | Выше | Ниже |
| Риск внутренних напряжений | Выше при неравномерном охлаждении | Ниже |
| Когда применяется | Массовые тонкостенные изделия | Толстостенные или требовательные к точности детали |
Оптимизация каналов охлаждения закладывается на этапе проектирования формы — это влияет на производительность всей серии.
Часто задаваемые вопросы
Почему охлаждение — самая долгая часть цикла литья?
Изделие должно остыть до температуры, при которой сохранит геометрию после извлечения — это физически самый долгий этап по сравнению с впрыском и выдержкой.
Как ускорить время цикла без потери качества?
Оптимизацией каналов охлаждения в форме и равномерной толщиной стенок изделия — это снижает время остывания без риска дефектов.
Влияет ли материал изделия на длительность охлаждения?
Да, у разных термопластов разная теплопроводность и температура формования — это напрямую отражается на времени цикла.
Можно ли сократить цикл на уже готовой форме?
Частично — за счёт настройки температуры формы и охлаждающей жидкости, но кардинальное ускорение обычно требует изменений в самой конструкции каналов охлаждения.
Как время цикла влияет на стоимость детали?
Более короткий цикл увеличивает число изделий в час на одном ТПА, что снижает долю затрат на оборудование в цене единицы на серийных тиражах.
