У литья под давлением и термоформования разная механика: в одном случае расплав впрыскивается в закрытую форму, в другом — нагретый лист пластика вытягивается по одностороннему макету. Разница в оснастке, точности и минимальном тираже — и она напрямую влияет на то, какая технология выгоднее для конкретной детали.
Как устроено термоформование
Лист термопласта нагревается до пластичного состояния, затем вакуумом или давлением вытягивается по поверхности одностороннего макета формы — пуансона или матрицы. После остывания заготовка обрезается по контуру. Оснастка для термоформования может быть из алюминия, композита или даже модельного материала для единичных партий — она заметно дешевле стальной пресс-формы для литья.

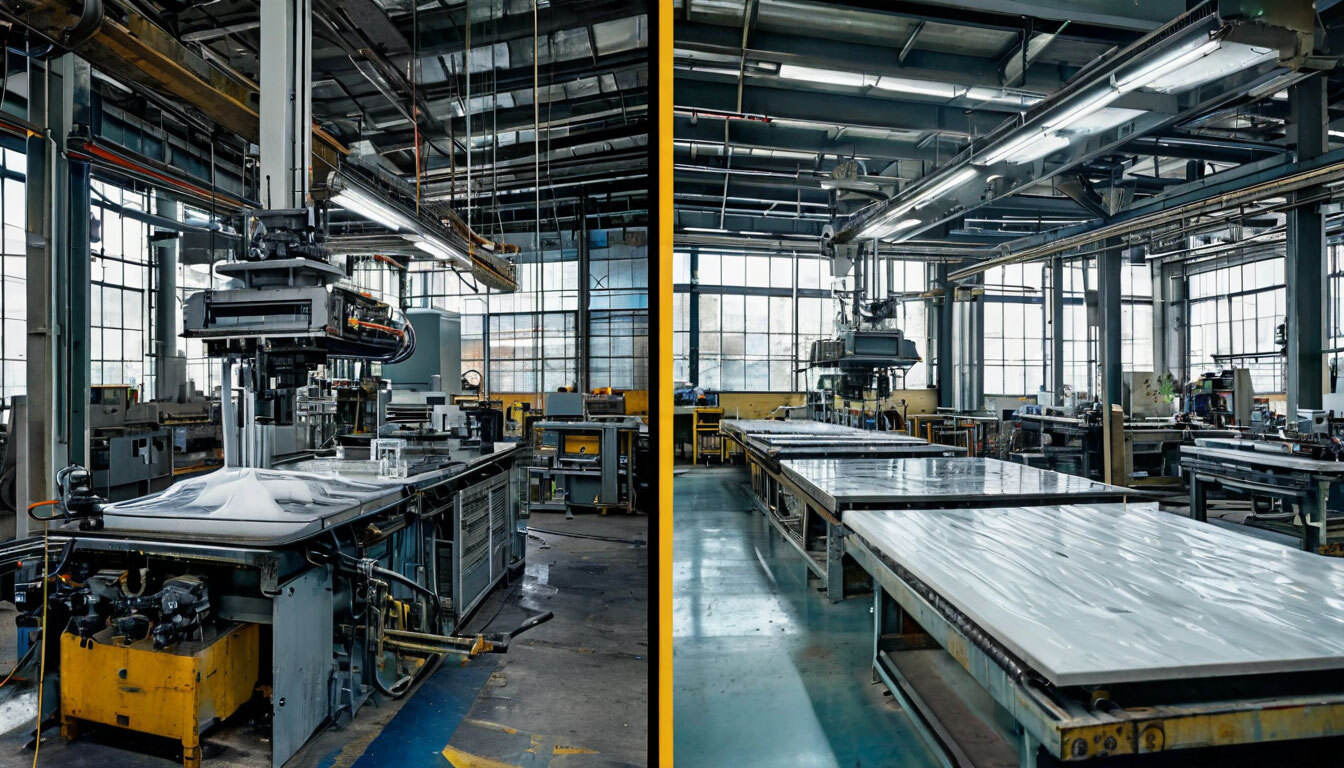

Литьё под давлением или термоформование
| Критерий | Литьё под давлением | Термоформование |
|---|---|---|
| Сложность геометрии | Сложные формы, рёбра, бобышки, поднутрения | В основном простой рельеф одной стороны |
| Стоимость оснастки | Высокая — стальная пресс-форма | Ниже, особенно для мелких партий |
| Минимальный тираж | Экономически оправдан от среднего-крупного тиража | Подходит и для единичных изделий |
| Толщина стенки | Можно закладывать разную по зонам детали | В основном равномерная, зависит от исходного листа |
| Точность и повторяемость | Высокая, деталь формуется с двух сторон | Ниже — форма задаёт только одну сторону |
Термоформование обычно выигрывает у литья там, где деталь крупная, тонкостенная и рельеф не критичен — упаковка, поддоны, кожухи, панели. Литьё под давлением выигрывает там, где важна точная геометрия с двух сторон, крепёжные элементы и стабильность при больших сериях.
Если изделие крупногабаритное и тонкостенное, термоформование иногда конкурирует не с классическим литьём, а с экструзией или крупногабаритным литьём под давлением — сравните все варианты перед выбором технологии.
Часто задаваемые вопросы
Чем термоформование отличается от литья под давлением?
В термоформовании нагретый лист пластика вытягивается вакуумом или давлением по одностороннему макету формы, а в литье под давлением расплав впрыскивается в закрытую двухсоставную форму — это даёт литью более сложную геометрию и точность с обеих сторон детали.
Термоформование дешевле литья под давлением?
Оснастка для термоформования обычно дешевле стальной пресс-формы, особенно для мелких серий — но при больших тиражах цена за деталь может оказаться выше, чем на литье под давлением.
Можно ли получить сложную геометрию термоформованием?
Ограниченно — термоформование хорошо повторяет рельеф одной стороны листа, но плохо подходит для рёбер жёсткости, бобышек и поднутрений, которые легко закладываются в литьевую форму.
Какие изделия обычно делают термоформованием?
Крупногабаритную тонкостенную упаковку, поддоны, кожухи, вкладыши и панели — там, где важнее размер и низкая стоимость оснастки, чем сложный рельеф детали.
Занимается ли завод термоформованием?
Завод специализируется на литье пластмасс под давлением. Эта статья — справочный материал, который помогает заказчику понять, какая технология подходит его детали, прежде чем обращаться за расчётом.
